ONKYO TA-2570 mod (prvi deo)

Submitted on: 30 мар 18

Website Address:

Category: Analog recorders/players,Modifications

Website Rating:

Author's Description:

Onkyo TA-2570 je bio odlično ocenjen u nemačkom Stereoplay, u najvišoj klasi sa Nakamichi, Revox i drugim dekovima. Iako top model japanskog proizvođača, navedeno je retkost za dek koji je koštao svega 1.000 DEM (500 EUR), dok su drugi u istoj kategoriji uglavnom bili dva-tri ili više puta skuplji. Jedan od sličnih izuzetaka je Akai GX75 u standardnoj i Mk2 verziji, ali iz mog iskustva ova dva deka su neuporediva po trajnosti u korist TA2570, jednako kako su neuporediva po popularnosti u korist GX75.

Detaljni test fabričke verzije Onkyo TA-2570 deka možete pročitati u ovde.

Moje skromno iskustvo sa 2570 govori da se radi o odličnom HiFi uređaju, gde se štedelo tamo gde se moglo, dok su bitne stvari odrađene korektno ili ozbiljno. Zvuk fabričkog 2570 je detaljan, dovoljno dinamičan i vrlo, vrlo korektan. Možda nije u klasi Nakamichi-ja BX300, da ne spominjem skuplje dekove, ali je svakako za respekt. Autokalibracija je, na više komada koje sam posedovao, radila dobro ali je automatski podešeni bias subjektivno davao malo tamniji zvuk, te sam ga vrlo blago podesio da rezultat bude malo svetliji karakter.

Inače, Onkyo TA-2570 je jedan od užasno potcenjenih dekova na našem tržištu. Ljudi ne vole preterano informativne displeje, a mnogi modeli Onkyo dekova liče kao jaje jajetu, čak i iznutra i ne deluju ništa posebno. Istina je drugačija – Onkyo ima nekoliko sjajnih modela.

Usled navedenog, TA-2570 na našem tržištu vredi 70-100 EUR. Nažalost, kada objavim ovakve ili slične tekstove, cene ubrzo skoče, ali nadam se da to neće biti preterano.

Sada… krenimo od početka.

Šta mi se dopada kod Onkyo TA-2570:

  1. Opšti kvalitet izrade: on nije plasikanac kao noviji Yamaha dekovi na primer, a izrada je negde u kategoriji Nakova BX300, Cassette Deck 1 itd. Dakle, otprilike, na sredini, tj. solidno.
  2. Transportni tasteri su metalni i vrlo trajni.
  3. Demontaža mehanizma nije teška.
  4. Zamena remena i gumice je jednostavna.
  5. Transport je Sankyo, tromotorni, sa dva zamajca u zatvorenoj petlji, pogon klasičnim DC motorom preko zajedničkog remena. Ova mehanika je prilično dobra, a 2570 koristi poslednju verziju sa zupčanicima umesto kvarljivog malog idlera. Dodatna prednost je što pogonski motor ne radi sve vreme, samo pri reprodukciji i snimanju, što je velika stvar kada je u pitanju trajnost motora i ležajeva tonskih osovina.
  6. Kalibracija snimanja je urađena veoma pametno: autokalibracija za bias i manuelna za osetljivost trake, pri čemu se referentni signal ručno podešava za oba kanala pre kalibracije, što je odlično u vezi starenja komponenti i temperaturnih promena.
  7. Napajanje elektronike je korektno odrađeno, ništa u stilu svemirske tehnologije, ali ipak pošteno. Audio sekcija se napaja sa posebnih regulatora i dioda.
  8. Upotrebljeni su klasični operacioni pojačavači iz tog perioda (a i kasnije).
  9. Generalno, elektrolitski kondenzatori su dobri – klasični Nichicon, sa malo boljim Nichicon Low-ESL na par mesta, npr. sprežni na ulazu.
  10. Zvuk je subjektivno prilično dobar u svim segmentima.
  11. Odličan deklarisani odnos signal/šum – 60 dB.

Šta mi se ne dopada:

  1. Deklarisani frekvencijski opseg na normal i hrom trakama na +/-3 dB je prilično bedan: do 16 i 17 kHz, respektivno. Kod metal kaseta ide do 20 kHz.
  2. HX Pro se ne može isključiti.
  3. Voleo bih da ima DD kapstan motor.
  4. Tip detektovane kasete nije prikazan ni na displeju niti drugačije.
  5. Prvo kolo posle glave namenjeno reprodukciji je HIC-3205, mala pločica sa SMD komponentama. Zamena i igranje op-ampom na njoj je malo teško, zbog šanse da se ošteti štampa pri višestrukoj zameni kola.
  6. Da biste došli do donje strane glavne ploče, neophodno je da rasklopite celi dek – umesto da lepo samo skinete donji poklopac. Može i skidanje cele ploče i vađenje iste, ali problem prave trajne konekcije transformatora. Štedelo se…
  7. Unutar deka je šuma konektora koje morate diskonektovati da biste rasklopili dek.

Nivo modifikacije:

Srednji: mehanička modifikacija kućišta i zamena određenih elektronskih komponenti kvalitetnijim.

Plan modifikacije:

  1. Opšti servis deka, za početak. Sam dek je u odličnom stanju, sa malo sati rada i  fabrički podešenim glavama. Osnovni servis obuhvata zamenu remena i gumice, čišćenje remenica i podmazivanje transporta, proveru frekvencijskog opsega itd. Roleri su u odličnom stanju i generalno još uvek bolji od onih koji se mogu naći na tržištu. Ispostavilo se da fabrički azimut kombi glave za snimanje/reprodukciju nije bio dobar pa je to ispravljeno.
  2. Dampiranje metalnih delova kućišta odgovarajućim materijalom.
  3. Premostiti preklopnik na DIN konektoru kako bi RCA bili permanentno uključeni – DIN konektor i pojačalo nisu više potrebni, ali pojačalo neću isključivati.
  4. Zamena napajačkih dioda audio sekcije brzim. Iako ne mogu da nađem niti jedan jedini teorijski razlog zašto bi ovo poboljšalo zvuk, u praksi se to dešava kod CD plejera, a više proizvođača, uključujući i Sony su to radili kod svojih top modela.
  5. Zamena napajačkih elektrolita kvalitetnijim (sem najvećeg od 13 mFD, nemam neki dobar pri ruci).
  6. Zamena sprežnih elektrolita kvalitetnijim.
  7. Zamena operacionih pojačavača kvalitetnijim. Zameniti sve na putanji signala za reprodukciju (sem HIC-3205) i snimanje, kao i pojačala za slušalice.

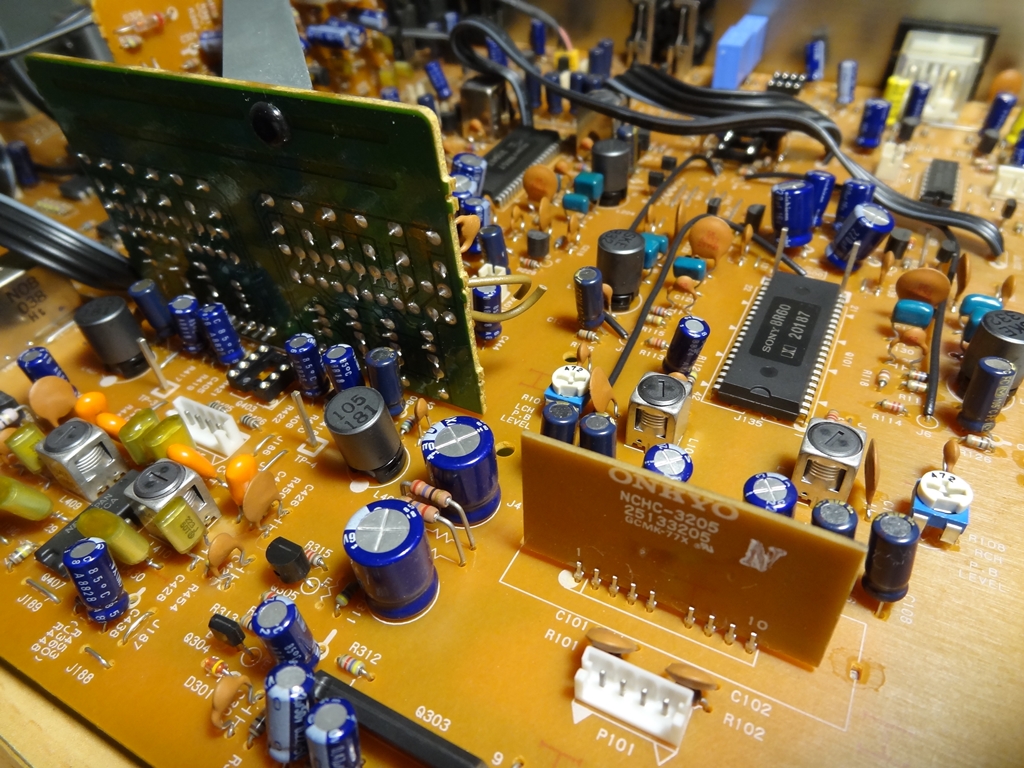

Sledeća slika prikazuje glavnu ploču na kojoj se nalaze regulacija napajanja, kontrola transporta i celokupna audio sekcija:

U kesici je deo elemenata nabavljen za modifikaciju… bilo ih je kasnije još… LED-ovka ne spada među njih.

Šta bi još moglo da se uradi:

  1. Ugradnja kvalitetnijih RCA konektora (fabrički su sasvim prosečni, nisu pozlaćeni) i kablova do njih.
  2. Ugradnja IEC strujne utičnice sa filterom, te korišćenje kvalitetnijeg naponskog kabla: mrzelo me je da demontiram i sečem zadnju stranu kućišta.

Navedene faze se ne moraju sprovoditi navedenim rasporedom već prema shodnosti, sem što će zamena operacionih pojačavača uvek biti na poslednjem mestu.

Plan slušnog testa i procene:

Nakon usviravanja prva procena biće sa unapređenim elektrolitima, diodama i dampiranim kućištem, ali sa fabričkim operacionim pojačavačima. Kao referenca koristiće se drugi Onkyo TA-2570 čiji je zvuk, za moje uho, potpuno identičan zvuku TA-2570 koji je predmet modifikacije.

… Par nedelja kasnije: za mene koji sam prilično uvežban radeći više modifikacija ranije ovo nije poseban problem. Veći je praktični nedostatak vremena da sve odradim. Ukupno ima par dana posla nakon radnog vremena ili za vikend, ali pre toga je obavezno bistrenje električne šeme, putanja signala i napajanja, kao i pravljenje spiska za nabavku i nabavka komponenti. Realno, kada bi se čovek posvetio, sve bi mogao završiti u roku od 3-5 dana, možda i brže, uključujući i odlazak u nabavku odgovarajućeg materijala.

Metodologija i koje komponente sam koristio:

Standarno, na početku napravim Excel tabelu u koju unesem pozicije i oznake/vrednosti elemenata koje menjam, zatim idem u nabavku. Odmah da kažem kako sam sve komponente našao u domaćim radnjama (tačnije u Silkenu u Balkanskoj), mada ni nabavka preko Interneta nije neki problem.

Korišćene komponente su:

  • Brze diode tipa UF4007 kao zamena za standardne 1N4003.
  • Sekciju napajanja sam unapredio zamenom standardnih elektrolitskih kondenzatora Panasonic FC od 2.700 mfd umesto 2.200 i 1.000 mfd. Bajpasaovao sam ih Philips blokovima od 1 mfd, zbog odziva prema tranzijentima.
  • Za sprežne kondenzatore sam koristio takođe Panasonic FC. Na mestu gde su se na ulazu nalazili Nichicon Low-ESL stavio sam odlične Philips-ove polikarbonatne kondenzatore. Svi zamenski kondenzatori su identičnog kapaciteta kao originali.
  • Operacioni pojačavači su postavljeni u prethodno ugrađena podnožja, a koristio sam OPA2134 i LME49720 u raznim kombinacijama, po šest od svakog. Da napomenem kako oni čine najveći deo troška delova.
  • Ukupno sam zamenio 26 sprežnih kondenzatora i 3 u sekciji napajanja (plus tri za bajpas), kao i 6 operacionih pojačavača.

Evo i slike dela komponenti tokom zamene:

Niskoinduktivni ulazni kondenzatori Nichicon:

Ploča sa preklopnicima i potenciometrima.

Dampirana donja ploča kućišta deka. Korišćena je odlična bitumenska folija.

Isto je urađeno i sa poklopcem. Naknadno sam postavio komade folije i na bočne stranice.

Osnovna ploča postavljena na mesto…

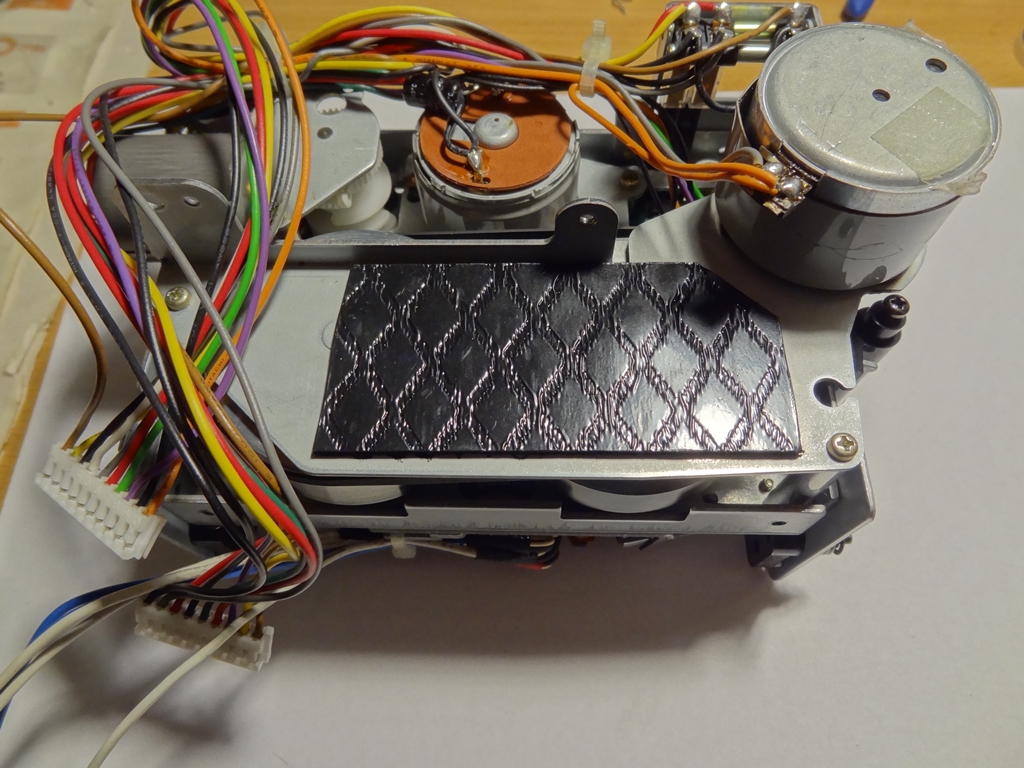

Dodao sam i jedno parče folije na poklopac zamajaca.

Bitumenske trake sam dodao i na zadnju stranu šasije…

Kao i na bočne…

Kada menjate više operacionih pojačavača u nizu, morate biti pažljivi: ne donosi svaka zamena napredak, čak i ukoliko je zamensko kolo višestruko skuplje i/ili bolje po karakteristikama. Zbog toga se menja jedno po jedno i prate promene, slušnim testovima. Takođe, broj modela operacionih koji se koriste multiplicira broj mogućih ishoda, te je situacija još komplikovanija. Zbog toga sam se ograničio na samo dva različita tipa kola (2134 i 49720), koja daju drugačiji pečat zvuka u uređajima u kojima sam ih probao do sada.

Na slici se vidi podnožje namenjeno zameni operacionog pojačavača u kolu snimanja, uz uamenjene sprežne kondenzatore:

Polikarbonatni kondenzatori zamenili su niskoinduktivne elektrolite:

U slučaju kaset deka situacija je još komplikovanija: postoje dve putanje signala – jedan za reprodukciju i drugi za snimanje i promena operacionih pojačavača se ne bi smela raditi simultano jer je pitanje šta će se na kraju dobiti. Zbog toga sam prvo modifikovao sekciju reprodukcije i testirao je na snimku kojeg sam proglasio referentnim, a zatim sam se igrao kolom za snimanje.

Referentnu traku sam mogao izabrati između 50 i više kaseta sa vrhunskim snimcima na vrhunskim dekovima, ali sam ipak napravio novu: TDK Professional, snimljenu na Pioneer CT-A9 deku koji je odličan snimač. Koristio sam identičnu grupu numera kao i za snimke na oba TA2570.

Sledi nastavak…
